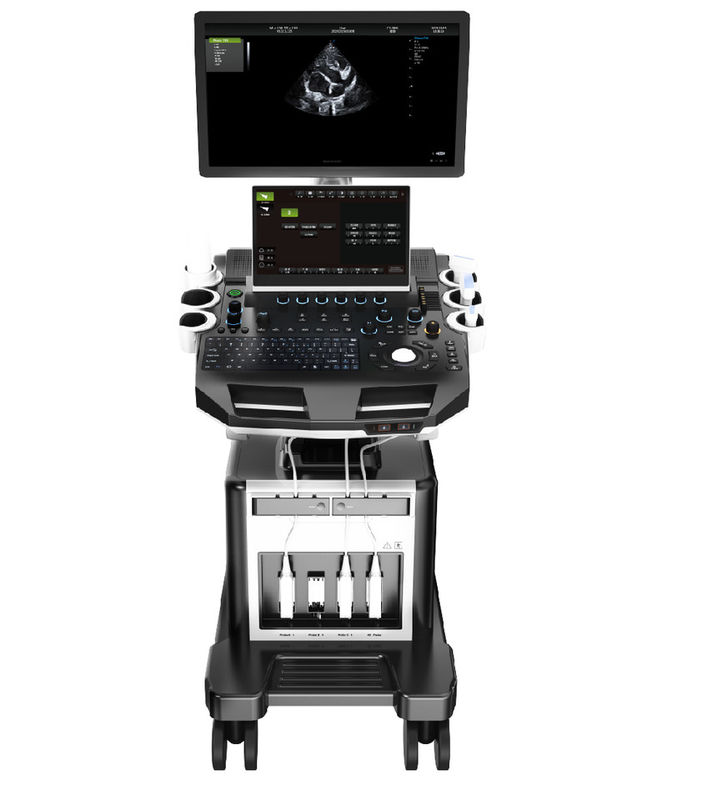

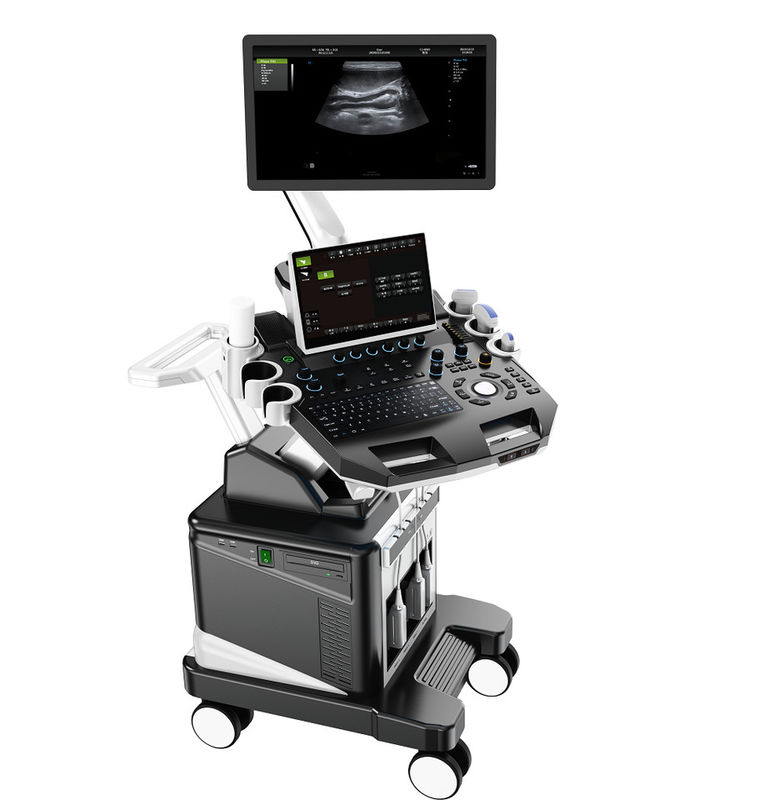

Máy quét siêu âm thú y xe đẩy LCD 21,5 '' Hình ảnh chế độ M

2. Ứng dụng và Báo cáo

2.1 Đáp ứng nhu cầu khám và chẩn đoán của các bệnh viện thú cưng và các cơ quan nghiên cứu khoa học về hệ tiêu hóa, sinh sản, tiết niệu, khám sức khỏe…

3. Thông số kỹ thuật chính

3.1.Máy tính siêu âm Doppler màu kỹ thuật số đầy đủ

5. Thông số kỹ thuật hệ thống

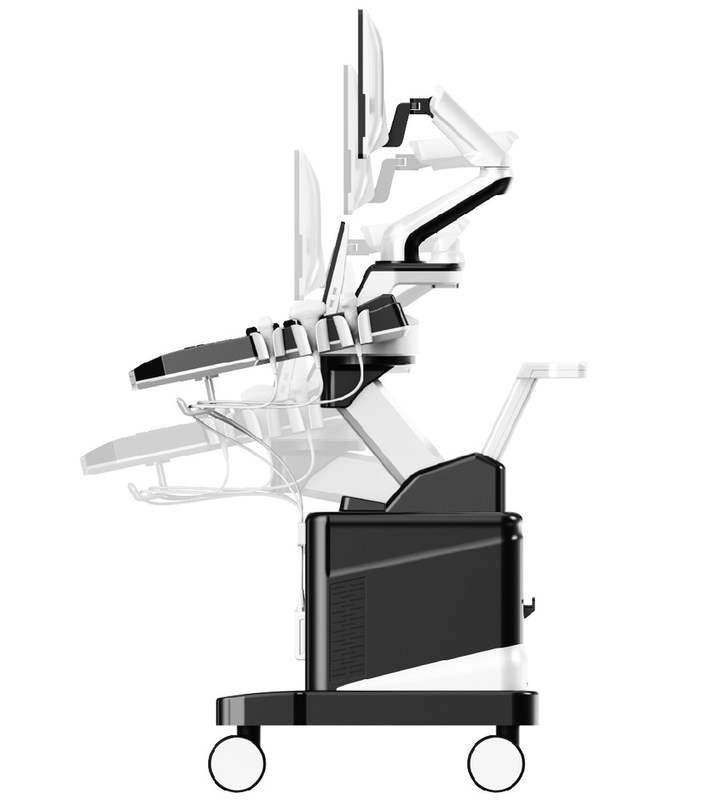

Màn hình 5.1: Màn hình LCD y tế độ phân giải cao 21,5 inch, có thể điều chỉnh góc

Màn hình cảm ứng 13.3 inch, hỗ trợ cảm ứng đa điểm

Chế độ hình ảnh 5.3.2D

1) Máy tạo tia kỹ thuật số đầy đủ

2) Lấy nét động hoàn toàn kỹ thuật số, khẩu độ thay đổi kỹ thuật số và thay đổi dấu vết động, A/D≥15 bit

3) Chế độ nhận: truyền và nhận kênh ≥1024, xử lý song song đa tín hiệu

4) Mật độ đường: ≥512, có thể nhìn thấy và điều chỉnh

5) Ở chế độ B, số lấy nét≥10 cấp, vị trí lấy nét liên tục điều chỉnh

6) TGC: Điều chỉnh 8 đoạn

7) Độ lợi: B/M/D có thể điều chỉnh riêng, ≥100dB

8)★Dải động:≥180dB

9)★Độ sâu quét tối đa:≥360mm

10) Thang màu xám: 0-67, có thể nhìn thấy và điều chỉnh

11) Công suất âm thanh: 1% -100%

12) Độ lệch độc lập hai chiều của đầu dò mảng tuyến tính

13)ZoomPIP(1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0 / 4.5 / 5.0 / 10 lần)

5.4.Chế độ hình ảnh Doppler màu

1) Hình ảnh: bao gồm vận tốc, phương sai vận tốc, năng lượng, hiển thị năng lượng hướng, v.v.

2) Chế độ hiển thị: B/C,B/C/M,B/POWER,B/C/PW

3) Mật độ dòng≥3 cấp

4) Công nghệ ẩn màu: không quay lại chế độ B có thể ẩn chế độ C, chỉ hiển thị thước đo tốc độ màu

5) Biểu đồ lưu lượng máu, hồ sơ lưu lượng màu để đo vận tốc nội mạch

5.5.Hình ảnh Doppler quang phổ

1) Hiển thị: toàn màn hình, song công / ba mặt (chỉ PW)

2) Mức tăng: ≥100dB

3) Vận tốc ≥4 cấp có thể điều chỉnh

4) Tốc độ quét tối đa: PWD: Vận tốc dòng máu dương hoặc âm≥7,6m/s；

CWD: vận tốc dòng máu≥20,0m/s, phút:≤5 mm/s (Tín hiệu không nhiễu)；

5) Zero shift có thể điều chỉnh mức ≥8

6) Chế độ hiển thị: B, PW, B/PW, B/C/PW, B/CW, B/C/CW, v.v.

7) Chức năng phong bì phổ, Đo thủ công

8) Điều khiển hiển thị: đảo ngược, dịch chuyển 0, làm mới B, mở rộng D, mở rộng B/D, v.v.

9) Công nghệ Doppler thông minh: tự do chuyển đổi giữa chế độ B+CFM thời gian thực và chế độ PW thời gian thực

5.6.★Hình ảnh trường rộng PView (tùy chọn)

1) Màn hình độ phân giải cao, chiều dài có thể lên tới 50cm

2) Hỗ trợ hình ảnh xóa về phía trước, không cần phải tạo lại hình ảnh

3) Với chế độ hình ảnh xem rộng hai chiều và chế độ hình ảnh xem rộng màu

5.7.Đầu dò: băng rộng với chuyển đổi tần số, chuyển đổi tần số độc lập theo B và CFM

1) Chuyển đổi tần số cơ bản≥3 cấp độ;

2) 1. Đầu dò lồi

Tần số cơ bản: chuyển đổi tần số chín cấp

2.0MHz/2.3MHz/2.5MHz/3.0MHz/3.5MHz/4.0MHz/4.6MHz/5.0MHz/5.4MHz,

Tần số sóng hài: 4.0 MHz/4.6 MHz/5.0 MHz, chuyển đổi tần số ba cấp

2. Đầu dò tuyến tính

Tần số cơ bản: chín cấp độ chuyển đổi tần số 4.0MHz/4.6MHz/5.0MHz/6.0MHz/7.0MHz/8.0MHz/9.2MHz/10.0MHz/12.0MHz/13.3MHz

Tần số sóng hài: 8.0MHz/9.2MHz/10.0MHz, ba mức chuyển đổi tần số

3. Đầu dò mảng pha

Tần số cơ bản: chín cấp độ chuyển đổi tần số 1.7MHz/1.9MHz/2.1MHz/2.5MHz/3.0MHz/3.4MHz/3.8MHz/4.2MHz/5.0MHz

Tần số sóng hài: 3,4 MHz/3,8 MHz/4,2 MHz, chuyển đổi tần số ba cấp

4. Đầu dò mảng pha tần số cao

Tần số cơ bản: 8 cấp chuyển đổi tần số: 3.0MHz/3.5MHz/4MHz/5MHz/5.4MHz/6MHz/7MHz/8MHz,

Tần số sóng hài: 6MHz/7MHz/8MHz, chuyển đổi tần số ba cấp

5.8 Đầu dò vi lồi

Tần số cơ bản: chuyển đổi tần số tám cấp

3.0MHz/3.5MHz/4.0MHz/5.0MHz/5.4MHz/6.0MHz/7.0MHz/8.0MHz

Tần số sóng hài: 6.0MHz/7.0MHz/8.0MHz, chuyển đổi tần số ba cấp

5.9 Yêu cầu kỹ thuật đối với đầu dò lồi điện tử:

Tần số: 2,0-5,4 MHz, độ phân giải bên: ≤2 (độ sâu≤80), ≤3mm (80＜độ sâu≤130)

độ phân giải trục: ≤1 (độ sâu≤80), ≤1mm (80＜độ sâu≤130)

vùng chết: ≤3mm;Độ chính xác của vị trí hình học: theo chiều rộng: ≤5%;theo chiều dọc: ≤5%

độ sâu phát hiện≧240 mm
